图片加载的流程
-(void)layoutSubviews
{
//1.设置图层（绘制表面及颜色缓冲区格式选择）
[self setupLayer];
//2.设置图形上下文（context上下文设置 状态机）
[self setupContext];
//3.清空缓存区
[self deleteRenderAndFrameBuffer];
//4.设置RenderBuffer
[self setupRenderBuffer];
//5.设置FrameBuffer
[self setupFrameBuffer];
//6.开始绘制（对坐标数据、shader、program、绘制等操作的封装）
[self renderLayer];
}
1.设置图层
-(void)setupLayer
{
//1.创建特殊图层
/*
重写layerClass，将CCView返回的图层从CALayer替换成CAEAGLLayer
*/
self.myEagLayer = (CAEAGLLayer *)self.layer;
//2.设置scale
[self setContentScaleFactor:[[UIScreen mainScreen]scale]];
//3.设置描述属性，这里设置不维持渲染内容以及颜色格式为RGBA8
/*
kEAGLDrawablePropertyRetainedBacking 表示绘图表面显示后，是否保留其内容。
kEAGLDrawablePropertyColorFormat
可绘制表面的内部颜色缓存区格式，这个key对应的值是一个NSString指定特定颜色缓存区对象。默认是kEAGLColorFormatRGBA8；
kEAGLColorFormatRGBA8：32位RGBA的颜色，4*8=32位
kEAGLColorFormatRGB565：16位RGB的颜色，
kEAGLColorFormatSRGBA8：sRGB代表了标准的红、绿、蓝，即CRT显示器、LCD显示器、投影机、打印机以及其他设备中色彩再现所使用的三个基本色素。sRGB的色彩空间基于独立的色彩坐标，可以使色彩在不同的设备使用传输中对应于同一个色彩坐标体系，而不受这些设备各自具有的不同色彩坐标的影响。
*/
self.myEagLayer.drawableProperties = [NSDictionary dictionaryWithObjectsAndKeys:@false,kEAGLDrawablePropertyRetainedBacking, kEAGLColorFormatRGBA8,kEAGLDrawablePropertyColorFormat,nil];
}
+(Class)layerClass
{
return [CAEAGLLayer class];
}
2.设置上下文
-(void)setupContext
{
//1.指定OpenGL ES 渲染API版本，我们使用2.0
EAGLRenderingAPI api = kEAGLRenderingAPIOpenGLES2;
//2.创建图形上下文
EAGLContext *context = [[EAGLContext alloc]initWithAPI:api];
//3.判断是否创建成功
if (!context) {
NSLog(@"Create context failed!");
return;
}
//4.设置图形上下文
if (![EAGLContext setCurrentContext:context]) {
NSLog(@"setCurrentContext failed!");
return;
}
//5.将局部context，变成全局的
self.myContext = context;
}

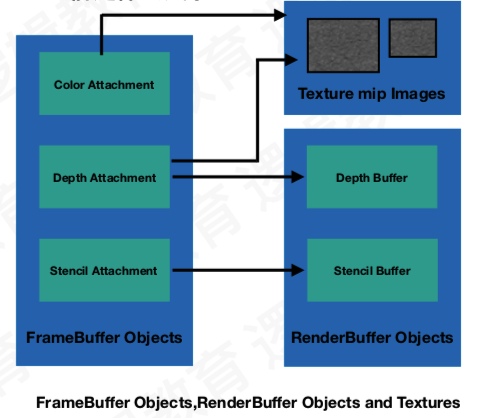

FrameBuffer与RenderBuffer
FBO:Frame Buffer Object
RBO:Render Buffer Object
Frame Buffer对象实际上不是缓冲区，而是包含一个或多个附件的聚合器对象，而这些附件又是实际的缓冲区。您可以将Framebuffer理解为C结构，其中每个成员都是指向缓冲区的指针。
Render Buffer是一个实际缓冲区（字节数组，或整数或像素）。Render Buffer则又可分为3类。colorBuffer、depthBuffer、stencilBuffer
其中Frame Buffer 相当于Render Buffer的管理者。
3.清空缓存区
-(void)deleteRenderAndFrameBuffer
{
/*
buffer分为frame buffer 和 render buffer2个大类。
其中frame buffer 相当于render buffer的管理者。
frame buffer object即称FBO。
render buffer则又可分为3类。colorBuffer、depthBuffer、stencilBuffer。
*/
glDeleteBuffers(1, &_myColorRenderBuffer);
self.myColorRenderBuffer = 0;
glDeleteBuffers(1, &_myColorFrameBuffer);
self.myColorFrameBuffer = 0;
}
4.设置RenderBuffer
-(void)setupRenderBuffer
{
//1.定义一个缓存区ID
GLuint buffer;
//2.申请一个缓存区标志
glGenRenderbuffers(1, &buffer);
//3.
self.myColorRenderBuffer = buffer;
//4.将标识符绑定到GL_RENDERBUFFER
glBindRenderbuffer(GL_RENDERBUFFER, self.myColorRenderBuffer);
//5.将可绘制对象drawable object's CAEAGLLayer的存储绑定到OpenGL ES renderBuffer对象
[self.myContext renderbufferStorage:GL_RENDERBUFFER fromDrawable:self.myEagLayer];
}
5.设置FrameBuffer
-(void)setupFrameBuffer
{
//1.定义一个缓存区ID
GLuint buffer;
//2.申请一个缓存区标志
glGenRenderbuffers(1, &buffer);
//3.
self.myColorFrameBuffer = buffer;
//4.
glBindFramebuffer(GL_FRAMEBUFFER, self.myColorFrameBuffer);
/*生成帧缓存区之后，则需要将renderbuffer跟framebuffer进行绑定，
调用glFramebufferRenderbuffer函数进行绑定到对应的附着点上，后面的绘制才能起作用
*/
//5.将渲染缓存区myColorRenderBuffer 通过glFramebufferRenderbuffer函数绑定到 GL_COLOR_ATTACHMENT0上。
glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_RENDERBUFFER, self.myColorRenderBuffer);
}
着色器程序
一、shaderv.vsh
//顶点坐标
attribute vec4 position;
//纹理坐标
attribute vec2 textCoordinate;
//纹理坐标
varying lowp vec2 varyTextCoord;
void main()
{
//通过varying 修饰的 varyTextCoord,将纹理坐标传递到片元着色器
varyTextCoord = textCoordinate;
//给内建变量gl_position 赋值
gl_Position = position;
}
二、shaderf.fsh
//纹理坐标
varying lowp vec2 varyTextCoord;
//纹理采样器（获取对应的纹理ID）
uniform sampler2D colorMap;
void main()
{
//texture2D(纹理采样器，纹理坐标)，获取对应坐标纹素
//gl_FragColor GLSL 内建变量（赋值像素点颜色值）
//纹理颜色添加对应像素点上
//gl_FragColor 内建变量。GLSL语言已经提前定义好的变量。有相应特殊函数。
//内建函数。GLSL语言提前封装好的相关函数
//读取纹素。vec4 texture2D（纹理colorMap,纹理坐标varyTextCoord）；rgba
gl_FragColor = texture2D(colorMap, varyTextCoord);
}
三、读取着色器程序
//读取顶点着色程序、片元着色程序
NSString *vertFile = [[NSBundle mainBundle]pathForResource:@"shaderv" ofType:@"vsh"];
NSString *fragFile = [[NSBundle mainBundle]pathForResource:@"shaderf" ofType:@"fsh"];
绘制
6.开始绘制
-(void)renderLayer
{
//设置清屏颜色
glClearColor(0.3f, 0.45f, 0.5f, 1.0f);
//清除屏幕
glClear(GL_COLOR_BUFFER_BIT);
//1.设置视口大小
CGFloat scale = [[UIScreen mainScreen]scale];
glViewport(self.frame.origin.x * scale, self.frame.origin.y * scale, self.frame.size.width * scale, self.frame.size.height * scale);
//2.读取顶点着色程序、片元着色程序
NSString *vertFile = [[NSBundle mainBundle]pathForResource:@"shaderv" ofType:@"vsh"];
NSString *fragFile = [[NSBundle mainBundle]pathForResource:@"shaderf" ofType:@"fsh"];
NSLog(@"vertFile:%@",vertFile);
NSLog(@"fragFile:%@",fragFile);
//3.加载shader
self.myPrograme = [self loadShaders:vertFile Withfrag:fragFile];
//4.链接
glLinkProgram(self.myPrograme);
GLint linkStatus;
//获取链接状态
glGetProgramiv(self.myPrograme, GL_LINK_STATUS, &linkStatus);
if (linkStatus == GL_FALSE) {
GLchar message[512];
glGetProgramInfoLog(self.myPrograme, sizeof(message), 0, &message[0]);
NSString *messageString = [NSString stringWithUTF8String:message];
NSLog(@"Program Link Error:%@",messageString);
return;
}
NSLog(@"Program Link Success!");
//5.使用program
glUseProgram(self.myPrograme);
//6.设置顶点、纹理坐标
//前3个是顶点坐标，后2个是纹理坐标
GLfloat attrArr[] =
{
0.5f, -0.5f, -1.0f, 1.0f, 0.0f,
-0.5f, 0.5f, -1.0f, 0.0f, 1.0f,
-0.5f, -0.5f, -1.0f, 0.0f, 0.0f,
0.5f, 0.5f, -1.0f, 1.0f, 1.0f,
-0.5f, 0.5f, -1.0f, 0.0f, 1.0f,
0.5f, -0.5f, -1.0f, 1.0f, 0.0f,
};
//7.-----处理顶点数据--------
//(1)顶点缓存区
GLuint attrBuffer;
//(2)申请一个缓存区标识符
glGenBuffers(1, &attrBuffer);
//(3)将attrBuffer绑定到GL_ARRAY_BUFFER标识符上
glBindBuffer(GL_ARRAY_BUFFER, attrBuffer);
//(4)把顶点数据从CPU内存复制到GPU上
glBufferData(GL_ARRAY_BUFFER, sizeof(attrArr), attrArr, GL_DYNAMIC_DRAW);
//8.将顶点数据通过myPrograme中的传递到顶点着色程序的position
//1.glGetAttribLocation,用来获取vertex attribute的入口的.
//2.告诉OpenGL ES,通过glEnableVertexAttribArray，
//3.最后数据是通过glVertexAttribPointer传递过去的。
//(1)注意：第二参数字符串必须和shaderv.vsh中的输入变量：position保持一致
GLuint position = glGetAttribLocation(self.myPrograme, "position");
//(2).设置合适的格式从buffer里面读取数据
glEnableVertexAttribArray(position);
//(3).设置读取方式
//参数1：index,顶点数据的索引
//参数2：size,每个顶点属性的组件数量，1，2，3，或者4.默认初始值是4.
//参数3：type,数据中的每个组件的类型，常用的有GL_FLOAT,GL_BYTE,GL_SHORT。默认初始值为GL_FLOAT
//参数4：normalized,固定点数据值是否应该归一化，或者直接转换为固定值。（GL_FALSE）
//参数5：stride,连续顶点属性之间的偏移量，默认为0；
//参数6：指定一个指针，指向数组中的第一个顶点属性的第一个组件。默认为0
glVertexAttribPointer(position, 3, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, NULL);
//9.----处理纹理数据-------
//(1).glGetAttribLocation,用来获取vertex attribute的入口的.
//注意：第二参数字符串必须和shaderv.vsh中的输入变量：textCoordinate保持一致
GLuint textCoor = glGetAttribLocation(self.myPrograme, "textCoordinate");
//(2).设置合适的格式从buffer里面读取数据
glEnableVertexAttribArray(textCoor);
//(3).设置读取方式
//参数1：index,顶点数据的索引
//参数2：size,每个顶点属性的组件数量，1，2，3，或者4.默认初始值是4.
//参数3：type,数据中的每个组件的类型，常用的有GL_FLOAT,GL_BYTE,GL_SHORT。默认初始值为GL_FLOAT
//参数4：normalized,固定点数据值是否应该归一化，或者直接转换为固定值。（GL_FALSE）
//参数5：stride,连续顶点属性之间的偏移量，默认为0；
//参数6：指定一个指针，指向数组中的第一个顶点属性的第一个组件。默认为0
glVertexAttribPointer(textCoor, 2, GL_FLOAT, GL_FALSE, sizeof(GLfloat)*5, (float *)NULL + 3);
//10.加载纹理
[self setupTexture:@"kunkun"];
//11. 设置纹理采样器 sampler2D
glUniform1i(glGetUniformLocation(self.myPrograme, "colorMap"), 0);
//12.绘图
glDrawArrays(GL_TRIANGLES, 0, 6);
//13.从渲染缓存区显示到屏幕上
[self.myContext presentRenderbuffer:GL_RENDERBUFFER];
}
