4、OpenGL基础变化

2012-06-04 | 阅读：

平移、旋转、缩放

下面只贴出了关键代码，仅供参考

static void SetupRC(){
    //1.初始化
    glClearColor(0.0f, 0.0f, 1.0f, 1.0f );
    shaderManager.InitializeStockShaders();

    //2.加载三角形
    squareBatch.Begin(GL_TRIANGLE_FAN, 4);
    squareBatch.CopyVertexData3f(vVerts);
    squareBatch.End();
}

static void RenderScene(void){

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    GLfloat vRed[] = { 1.0f, 0.0f, 0.0f, 1.0f };

    M3DMatrix44f mFinalTransform, mTranslationMatrix, mRotationMatrix,mScaleMatrix;

    //平移 xPos,yPos
    m3dTranslationMatrix44(mTranslationMatrix, xPos, yPos, 0.0f);

    //旋转 rotatePos
    m3dRotationMatrix44(mRotationMatrix, m3dDegToRad(rotatePos), 0.0f, 0.0f, 1.0f);

    //缩放 scalePos
    m3dScaleMatrix44(mScaleMatrix, scalePos, scalePos, scalePos);

    //将旋转和移动的结果合并到mFinalTransform 中
    m3dMatrixMultiply44(mFinalTransform, mTranslationMatrix, mRotationMatrix);
    m3dMatrixMultiply44(mFinalTransform, mFinalTransform, mScaleMatrix);


    //将矩阵结果提交到固定着色器（平面着色器）中。
    shaderManager.UseStockShader(GLT_SHADER_FLAT, mFinalTransform, vRed);
    squareBatch.Draw();

    // 执行缓冲区交换
    glutSwapBuffers();
}

理解变换

变换	应用
视图	指定观察者位置
模型	在场景中移动物体
模型视图	描述视图/模型变换的二元性
投影	改变视景体大小和设置它的投影方式
视口	伪变化，对窗口上最终输出进行缩放

一、看一个案例

1、代码如下

#include "GLTools.h"    // OpenGL toolkit
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLBatch.h"
#include "GLGeometryTransform.h"
#include "StopWatch.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif


static GLShaderManager        shaderManager;
static GLMatrixStack        modelViewMatrix;
static GLMatrixStack        projectionMatrix;
//观察者位置
static GLFrame                cameraFrame;
//世界坐标位置
static GLFrame             objectFrame;

//视景体，用来构造投影矩阵
static GLFrustum            viewFrustum;

//三角形批次类
static GLTriangleBatch     CC_Triangle;

//球
static GLTriangleBatch     sphereBatch;
//环
static GLTriangleBatch     torusBatch;
//圆柱
static GLTriangleBatch     cylinderBatch;
//锥
static GLTriangleBatch     coneBatch;
//磁盘
static GLTriangleBatch     diskBatch;

static GLGeometryTransform    transformPipeline;
static M3DMatrix44f        shadowMatrix;

static GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
static GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };

static int nStep = 0;

// 将上下文中，进行必要的初始化
static void SetupRC()
{
    //1.
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();

    //2.开启深度测试
    glEnable(GL_DEPTH_TEST);

    //3.将观察者坐标位置Z移动往屏幕里移动15个单位位置
    //表示离屏幕之间的距离 负数，是往屏幕后面移动；正数，往屏幕前面移动
    cameraFrame.MoveForward(-15.0f);

    //4.利用三角形批次类构造图形对象
    // 球
    /*
      gltMakeSphere(GLTriangleBatch& sphereBatch, GLfloat fRadius, GLint iSlices, GLint iStacks);
     参数1：sphereBatch，三角形批次类对象
     参数2：fRadius，球体半径
     参数3：iSlices，从球体底部堆叠到顶部的三角形带的数量；其实球体是一圈一圈三角形带组成
     参数4：iStacks，围绕球体一圈排列的三角形对数

     建议：一个对称性较好的球体的片段数量是堆叠数量的2倍，就是iStacks = 2 * iSlices;
     绘制球体都是围绕Z轴，这样+z就是球体的顶点，-z就是球体的底部。
     */
    gltMakeSphere(sphereBatch, 3.0, 10, 20);

    // 环面
    /*
     gltMakeTorus(GLTriangleBatch& torusBatch, GLfloat majorRadius, GLfloat minorRadius, GLint numMajor, GLint numMinor);
     参数1：torusBatch，三角形批次类对象
     参数2：majorRadius,甜甜圈中心到外边缘的半径
     参数3：minorRadius,甜甜圈中心到内边缘的半径
     参数4：numMajor,沿着主半径的三角形数量
     参数5：numMinor,沿着内部较小半径的三角形数量
     */
    gltMakeTorus(torusBatch, 3.0f, 0.75f, 15, 15);

    // 圆柱
    /*
     void gltMakeCylinder(GLTriangleBatch& cylinderBatch, GLfloat baseRadius, GLfloat topRadius, GLfloat fLength, GLint numSlices, GLint numStacks);
     参数1：cylinderBatch，三角形批次类对象
     参数2：baseRadius,底部半径
     参数3：topRadius,头部半径
     参数4：fLength,圆形长度
     参数5：numSlices,围绕Z轴的三角形对的数量
     参数6：numStacks,圆柱底部堆叠到顶部圆环的三角形数量
     */
    gltMakeCylinder(cylinderBatch, 2.0f, 2.0f, 3.0f, 15, 2);

    //锥
    /*
     void gltMakeCylinder(GLTriangleBatch& cylinderBatch, GLfloat baseRadius, GLfloat topRadius, GLfloat fLength, GLint numSlices, GLint numStacks);
     参数1：cylinderBatch，三角形批次类对象
     参数2：baseRadius,底部半径
     参数3：topRadius,头部半径
     参数4：fLength,圆形长度
     参数5：numSlices,围绕Z轴的三角形对的数量
     参数6：numStacks,圆柱底部堆叠到顶部圆环的三角形数量
     */
    //圆柱体，从0开始向Z轴正方向延伸。
    //圆锥体，是一端的半径为0，另一端半径可指定。
    gltMakeCylinder(coneBatch, 2.0f, 0.0f, 3.0f, 13, 2);

    // 磁盘
    /*
    void gltMakeDisk(GLTriangleBatch& diskBatch, GLfloat innerRadius, GLfloat outerRadius, GLint nSlices, GLint nStacks);
     参数1:diskBatch，三角形批次类对象
     参数2:innerRadius,内圆半径
     参数3:outerRadius,外圆半径
     参数4:nSlices,圆盘围绕Z轴的三角形对的数量
     参数5:nStacks,圆盘外网到内围的三角形数量
     */
    gltMakeDisk(diskBatch, 1.5f, 3.0f, 13, 3);
}



static void DrawWireFramedBatch(GLTriangleBatch* pBatch)
{
    //----绘制图形----
    //1.平面着色器，绘制三角形
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
     //传过来的参数，对应不同的图形Batch
    pBatch->Draw();

    //---画出黑色轮廓---

    //2.开启多边形偏移
    glEnable(GL_POLYGON_OFFSET_LINE);
    //多边形模型(背面、线) 将多边形背面设为线框模式
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //开启多边形偏移(设置偏移数量)
    glPolygonOffset(-1.0f, -1.0f);
    //线条宽度
    glLineWidth(2.5f);

    //3.开启混合功能(颜色混合&抗锯齿功能)
    glEnable(GL_BLEND);
    //开启处理线段抗锯齿功能
    glEnable(GL_LINE_SMOOTH);
    //设置颜色混合因子
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

   //4.平面着色器绘制线条
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    pBatch->Draw();

    //5.恢复多边形模式和深度测试
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    glDisable(GL_POLYGON_OFFSET_LINE);
    glLineWidth(1.0f);
    glDisable(GL_BLEND);
    glDisable(GL_LINE_SMOOTH);
}

//召唤场景
static void RenderScene(void)
{
    //1.用当前清除颜色清除窗口背景
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //2.模型视图矩阵栈堆，压栈
    modelViewMatrix.PushMatrix();

    //3.获取摄像头矩阵
    M3DMatrix44f mCamera;
    //从camereaFrame中获取矩阵到mCamera
    cameraFrame.GetCameraMatrix(mCamera);
    //模型视图堆栈的 矩阵与mCamera矩阵 相乘之后，存储到modelViewMatrix矩阵堆栈中
    modelViewMatrix.MultMatrix(mCamera);

    //4.创建矩阵mObjectFrame
    M3DMatrix44f mObjectFrame;
    //从ObjectFrame 获取矩阵到mOjectFrame中
    objectFrame.GetMatrix(mObjectFrame);
    //将modelViewMatrix 的堆栈中的矩阵 与 mOjbectFrame 矩阵相乘，存储到modelViewMatrix矩阵堆栈中
    modelViewMatrix.MultMatrix(mObjectFrame);


    //5.判断你目前是绘制第几个图形
    switch(nStep) {
        case 0:
            DrawWireFramedBatch(&sphereBatch);
            break;
        case 1:
            DrawWireFramedBatch(&torusBatch);
            break;
        case 2:
            DrawWireFramedBatch(&cylinderBatch);
            break;
        case 3:
            DrawWireFramedBatch(&coneBatch);
            break;
        case 4:
            DrawWireFramedBatch(&diskBatch);
            break;
    }

    //6. pop
    modelViewMatrix.PopMatrix();

    //7.
    glutSwapBuffers();
}




//上下左右，移动图形
static void SpecialKeys(int key, int x, int y)
{
    if(key == GLUT_KEY_UP)
        //移动世界坐标系，而不是去移动物体。
        //将世界坐标系在X方向移动-5.0
    objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();
}




//点击空格，切换渲染图形
static void KeyPressFunc(unsigned char key, int x, int y)
{
    if(key == 32)
    {
        nStep++;

        if(nStep > 4)
            nStep = 0;
    }

    switch(nStep)
    {
        case 0:
            glutSetWindowTitle("Sphere");
            break;
        case 1:
            glutSetWindowTitle("Torus");
            break;
        case 2:
            glutSetWindowTitle("Cylinder");
            break;
        case 3:
            glutSetWindowTitle("Cone");
            break;
        case 4:
            glutSetWindowTitle("Disk");
            break;
    }

    glutPostRedisplay();
}


static void ChangeSize(int w, int h)
{
    //1.视口
    glViewport(0, 0, w, h);

    //2.透视投影
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
    //projectionMatrix 矩阵堆栈 加载透视投影矩阵
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //3.modelViewMatrix 矩阵堆栈 加载单元矩阵
     modelViewMatrix.LoadIdentity();

    //4.通过GLGeometryTransform管理矩阵堆栈
    //使用transformPipeline 管道管理模型视图矩阵堆栈 和 投影矩阵堆栈
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
}


int forth_two(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    glutInitWindowSize(800, 600);
    glutCreateWindow("Sphere");
    glutReshapeFunc(ChangeSize);
    glutKeyboardFunc(KeyPressFunc);
    glutSpecialFunc(SpecialKeys);
    glutDisplayFunc(RenderScene);

    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }


    SetupRC();

    glutMainLoop();
    return 0;
}

2、关于代码中进出栈的解释

（1）压栈 PushMatrix();

modelViewMatrix.PushMatrix();

这句代码的意思是压栈，如果 PushMatix() 括号里是空的，就代表是把栈顶的矩阵复制一份，再压栈到它的顶部。如果不是空的，比如是括号里是单元矩阵，那么就代表压入一个单元矩阵到栈顶了。

（2）矩阵相乘 MultMatrix(mObjectFrame)

将modelViewMatrix 的堆栈中的矩阵与 mOjbectFrame 矩阵相乘，存储到modelViewMatrix矩阵堆栈中modelViewMatrix.MultMatrix(mObjectFrame); 这句代码的意思是把模型视图矩阵堆栈的栈顶的矩阵copy出一份来和新矩阵进行矩阵相乘，然后再将相乘的结果赋值给栈顶的矩阵。

（3）出栈PopMatrix();

modelViewMatrix.PopMatrix();

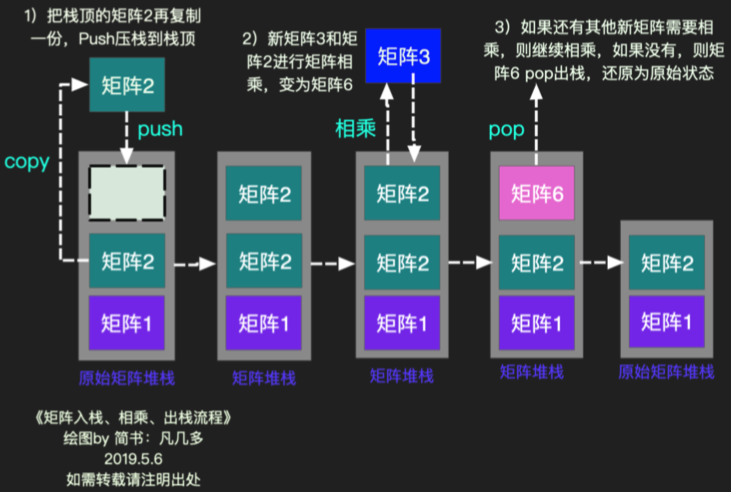

把栈顶的矩阵出栈，恢复为原始的矩阵堆栈，这样就不会影响后续的操作了。下面是我自己总结的一个《矩阵入栈、相乘、出栈》的流程图：

二、在看一个球体自动旋转的案例

1、代码如下

#include "GLTools.h"
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLGeometryTransform.h"
#include "GLBatch.h"
#include "StopWatch.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif


static GLFrustum           viewFrustum;
static GLShaderManager     shaderManager;
static GLTriangleBatch     torusBatch;
static GLGeometryTransform transformPipeline;

// 设置视口和投影矩阵
static void ChangeSize(int w, int h)
{
    //防止除以零
    if(h == 0)
        h = 1;

    //将视口设置为窗口尺寸
    glViewport(0, 0, w, h);

    //设置透视投影
    viewFrustum.SetPerspective(35.0f, float(w)/float(h), 1.0f, 1000.0f);
}


//召唤场景
static void RenderScene(void)
{
    //清除屏幕、深度缓存区
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    //1.建立基于时间变化的动画
    static CStopWatch rotTimer;
    //当前时间 * 60s
    float yRot = rotTimer.GetElapsedSeconds() * 60.0f;

    //2.矩阵变量
    /*
     mTranslate: 平移
     mRotate: 旋转
     mModelview: 模型视图
     mModelViewProjection: 模型视图投影MVP
     */
    M3DMatrix44f mTranslate, mRotate, mModelview, mModelViewProjection;

    //创建一个4*4矩阵变量，将花托沿着Z轴负方向移动2.5个单位长度
    m3dTranslationMatrix44(mTranslate, 0.0f, 0.0f, -2.5f);

    //创建一个4*4矩阵变量，将花托在Y轴上渲染yRot度，yRot根据经过时间设置动画帧率
     m3dRotationMatrix44(mRotate, m3dDegToRad(yRot), 0.0f, 1.0f, 0.0f);

    //为mModerView 通过矩阵旋转矩阵、移动矩阵相乘，将结果添加到mModerView上
    m3dMatrixMultiply44(mModelview, mTranslate, mRotate);

    // 将投影矩阵乘以模型视图矩阵，将变化结果通过矩阵乘法应用到mModelViewProjection矩阵上
    //注意顺序: 投影 * 模型 != 模型 * 投影
     m3dMatrixMultiply44(mModelViewProjection, viewFrustum.GetProjectionMatrix(),mModelview);

    //绘图颜色
    GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };

    //通过平面着色器提交矩阵，和颜色。
    shaderManager.UseStockShader(GLT_SHADER_FLAT, mModelViewProjection, vBlack);
    //开始绘图
    torusBatch.Draw();


    // 交换缓冲区，并立即刷新
    glutSwapBuffers();
    glutPostRedisplay();
}


static void SetupRC()
{
    //1.
    glClearColor(0.8f, 0.8f, 0.8f, 1.0f );
    shaderManager.InitializeStockShaders();
    glEnable(GL_DEPTH_TEST);

    //2.形成一个球
    gltMakeSphere(torusBatch, 0.4f, 10, 20);
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
}



int forth_three(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    glutInitWindowSize(800, 600);
    glutCreateWindow("ModelViewProjection Example");
    glutReshapeFunc(ChangeSize);
    glutDisplayFunc(RenderScene);


    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    SetupRC();

    glutMainLoop();
    return 0;
}

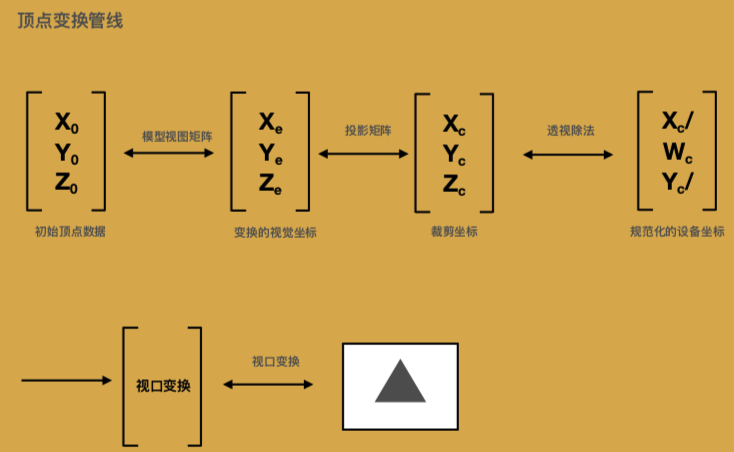

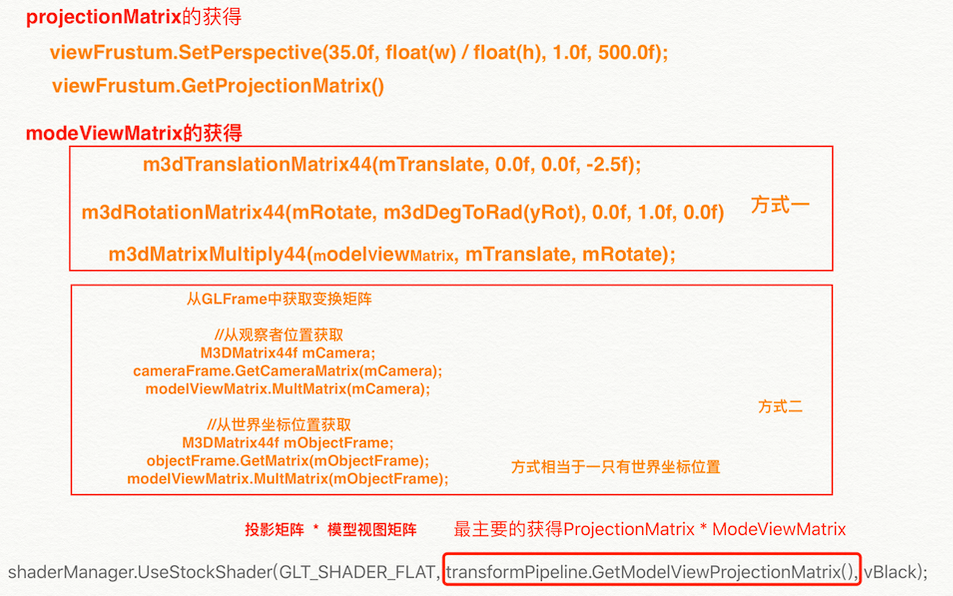

2、对变换的总结

行者常至，为者常成！
