渲染原理
一、屏幕刷新率是60FPS，且UI在主线程刷新
1秒是1000毫秒，每秒进行60次屏幕刷新，也就是60帧图像，所以每帧图像停留的时间是16.17毫秒
UI为什么要在主线程刷新？
1、UIKit框架不是线程安全的，在不同的线程下分别更新UI会有问题，比如一个线程要把lable显示成功两个字，一个线程要把lable显示失败两个字。
所以需要放在一个线程内，这个线程就是主线程
2、用户的触摸、手势等事件都是在主线程上处理的，如果 UI 操作在其他线程上执行，可能导致用户界面的不同部分出现不同的响应速度，影响用户体验。
xy:比如我对一个view进行了两次操作，一次缩放,一次移动，如果这两次UI更新放在两个线程执行有可能出现先移动后缩放的效果
二、屏幕的刷新是三者配合的共同结果
1、CPU(计算)
视图的创建、布局计算、图片解码、文本绘制等
2、GPU(渲染)
则在物理层上完成了对图像的渲染(顶点着色器、片元着色器等)
数据提交到帧缓冲区
3、垂直同步信号
Frame Buffer、视频控制器等相关部件，将图像显示在屏幕上
在runloop即将休眠时进行UI刷新
update cycle
kCFRunLoopBeforeWaiting = (1UL « 5), // 即将进入休眠时进行UI刷新
此处的UI刷新指的是CPU将计算好的数据提交给GPU,真正的屏幕刷新还是垂直同步信号
渲染流水线
事实上，app 本身并不负责渲染，渲染则是由一个独立的进程负责，即 Render Server 进程。
App 通过 IPC 将渲染任务及相关数据提交给 Render Server。
Render Server 处理完数据后，再传递至 GPU。
最后由 GPU 调用 iOS 的图像设备进行显示。

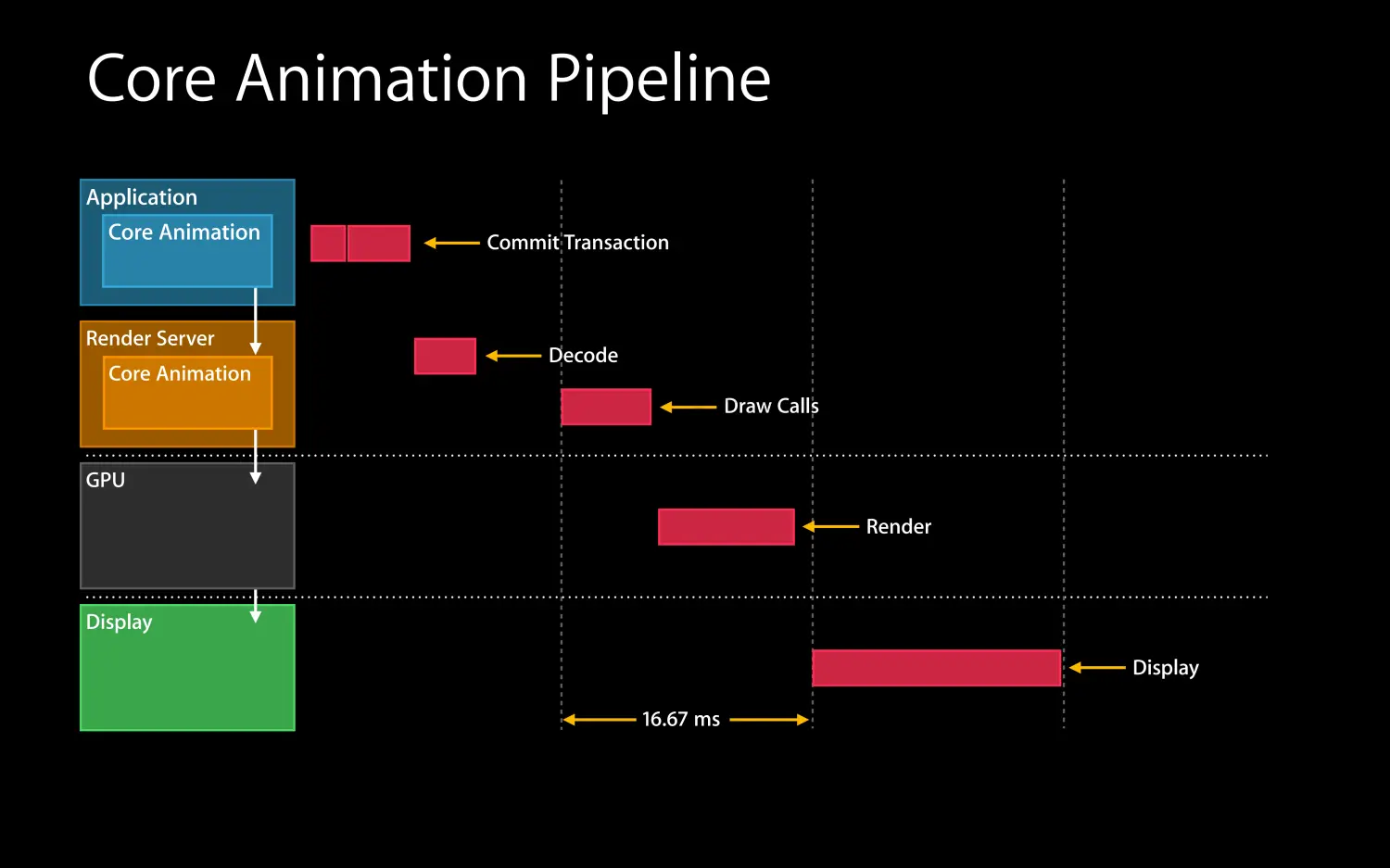

Core Animation 流水线的详细过程如下：
1、cpu
首先，由 app 处理事件（Handle Events）如：用户的点击操作，在此过程中app可能需要更新视图树，相应地，图层树也会被更新。
其次，app 通过 CPU 完成对显示内容的计算，如：视图的创建、布局计算、图片解码、文本绘制等。
在完成对显示内容的计算之后，app对图层进行打包，并在下一次 RunLoop时将其发送至 Render Server，即完成了一次 Commit Transaction 操作。
2、GPU
Render Server 主要执行 Open GL、Core Graphics相关程序，并调用GPU
GPU则在物理层上完成了对图像的渲染，将数据提交给 Frame Buffer
3、垂直同步信号
视频控制器等相关部件，将图像显示在屏幕上。
对上述步骤进行串联，它们执行所消耗的时间远远超过16.67ms

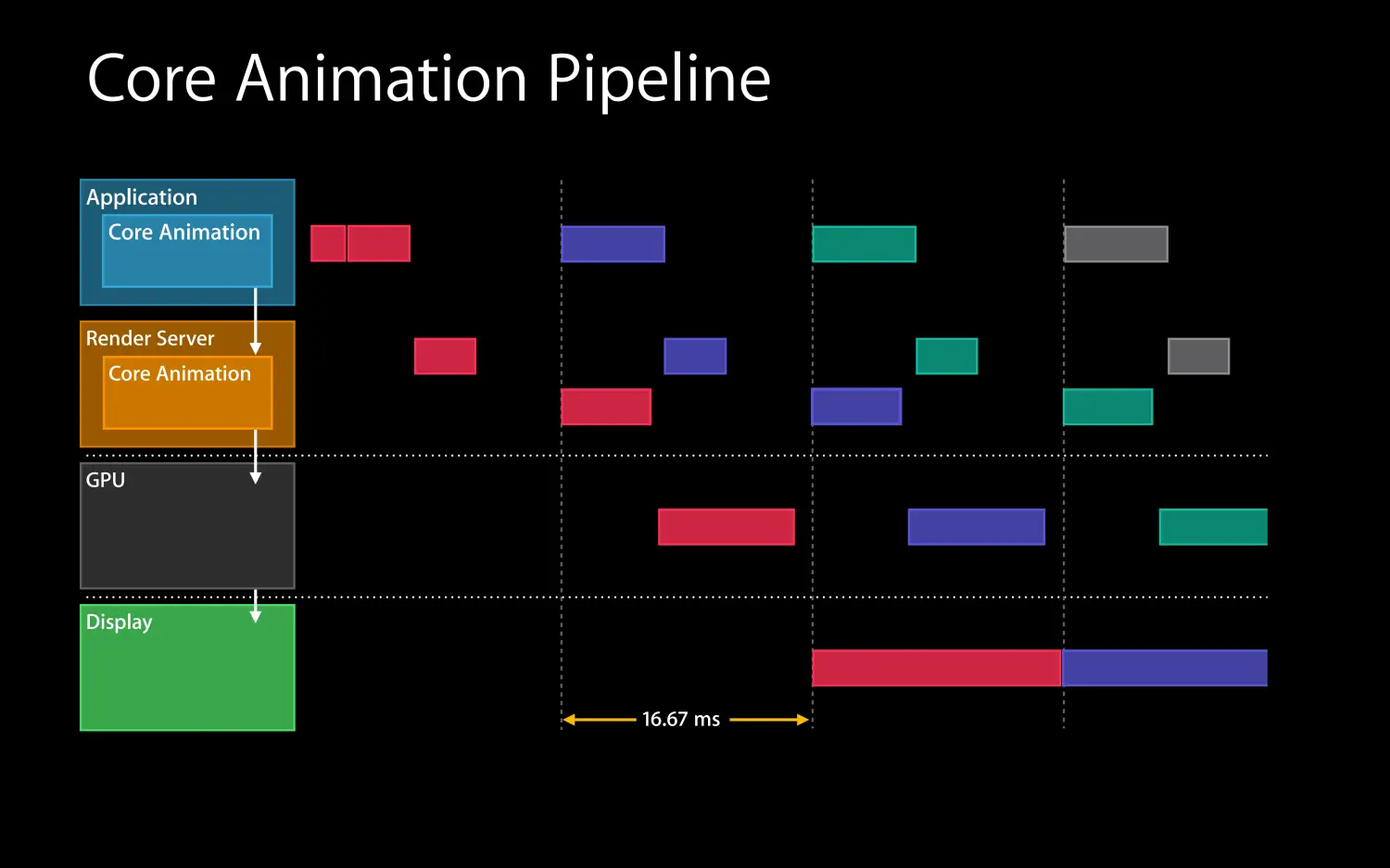

因此为了满足对屏幕的60FPS刷新率的支持，需要将这些步骤进行分解，通过流水线的方式进行并行执行
如下图所示:
重要总结
[你写的代码]
↓
UIKit 生成 UIView Tree 【CPU】
↓
UIKit 创建并同步生成 CALayer Tree【CPU】
↓
UIKit（Core Animation） 收集 Layer Tree 快照，准备合成信息【CPU】
↓
UIKit（Core Animation） 将快照提交给系统的 Render Server（backboardd）【CPU】
↓
Render Server 利用 Metal 进行图层合成 & 光栅化，将图像写入 CAMetalLayer 的 Framebuffer【GPU】
↓
系统在下一帧 VSync 到来时提交 Framebuffer 到 Display Controller
↓
屏幕刷新
