Pagefault调试
程序在启动的时候首先会载入内存，这个时候会发生Pagefault（缺页异常），我们怎么来看下发生缺页的次数呢？
使用xcode提供的 Instruments –> system trace 工具来看下程序的冷启动和热启动发生的缺页次数。
一、冷启动的缺页次数查看
将APP杀掉，启动6-9个其它APP后，点击system trace的start按钮 启动要调试的APP，出现第一个界面后点击stop

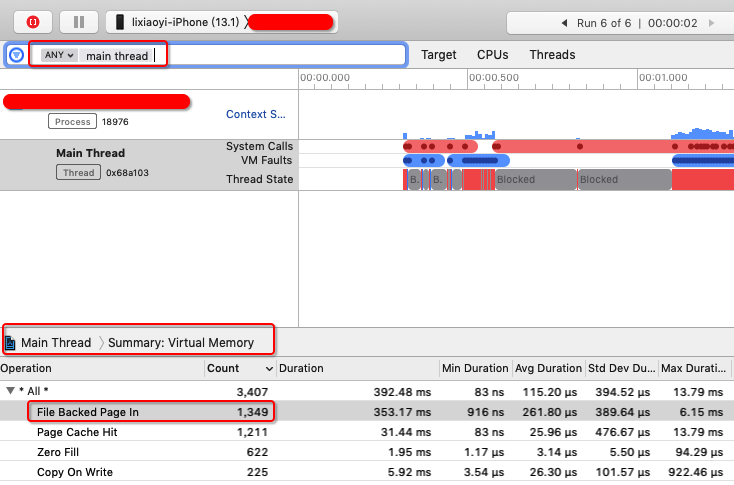

可以看到程序在冷启动时发生缺页的次数是 1349，用时 353.17ms
二、热启动缺页次数查看
直接点击system trace的start按钮 启动要调试的APP，出现第一个界面后点击stop

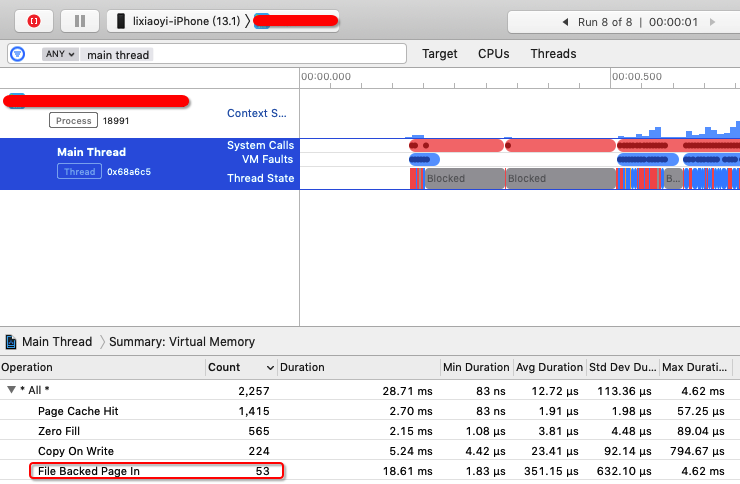

可以看到程序在热启动时发生缺页的次数是 53，用时 18.61ms
LinkMap

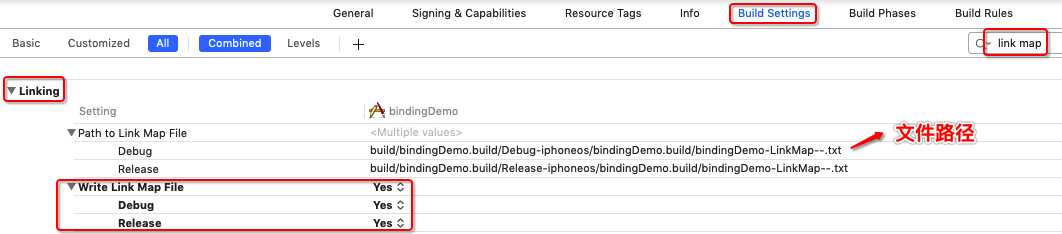

在xcode工程中配置linkmap
根据路径找到bindingDemo-LinkMap-normal-arm64.txt文件，看下文件的内容
# Path: /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Products/Debug-iphoneos/bindingDemo.app/bindingDemo
# Arch: arm64
# Object files:
[ 0] linker synthesized
[ 1] /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Intermediates.noindex/bindingDemo.build/Debug-iphoneos/bindingDemo.build/Objects-normal/arm64/AppDelegate.o
[ 2] /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Intermediates.noindex/bindingDemo.build/Debug-iphoneos/bindingDemo.build/Objects-normal/arm64/ViewController.o
[ 3] /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Intermediates.noindex/bindingDemo.build/Debug-iphoneos/bindingDemo.build/Objects-normal/arm64/main.o
[ 4] /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Intermediates.noindex/bindingDemo.build/Debug-iphoneos/bindingDemo.build/Objects-normal/arm64/SceneDelegate.o
[ 5] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS13.2.sdk/System/Library/Frameworks//Foundation.framework/Foundation.tbd
[ 6] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS13.2.sdk/usr/lib/libobjc.tbd
[ 7] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS13.2.sdk/System/Library/Frameworks//UIKit.framework/UIKit.tbd
# Sections:
# Address Size Segment Section
0x100005E88 0x00000684 __TEXT __text
0x10000650C 0x00000090 __TEXT __stubs
0x10000659C 0x000000A8 __TEXT __stub_helper
0x100006644 0x000000C5 __TEXT __cstring
0x100006709 0x00000D46 __TEXT __objc_methname
0x10000744F 0x00000070 __TEXT __objc_classname
0x1000074BF 0x00000AE5 __TEXT __objc_methtype
0x100007FA4 0x0000005C __TEXT __unwind_info
0x100008000 0x00000008 __DATA __got
0x100008008 0x00000060 __DATA __la_symbol_ptr
0x100008068 0x00000040 __DATA __cfstring
0x1000080A8 0x00000018 __DATA __objc_classlist
0x1000080C0 0x00000010 __DATA __objc_nlclslist
0x1000080D0 0x00000020 __DATA __objc_protolist
0x1000080F0 0x00000008 __DATA __objc_imageinfo
0x1000080F8 0x00001390 __DATA __objc_const
0x100009488 0x00000038 __DATA __objc_selrefs
0x1000094C0 0x00000010 __DATA __objc_classrefs
0x1000094D0 0x00000008 __DATA __objc_superrefs
0x1000094D8 0x00000004 __DATA __objc_ivar
0x1000094E0 0x000000F0 __DATA __objc_data
0x1000095D0 0x00000188 __DATA __data
# Symbols:
# Address Size File Name
0x100005E88 0x0000003C [ 1] +[AppDelegate load]
0x100005EC4 0x0000006C [ 1] -[AppDelegate application:didFinishLaunchingWithOptions:]
0x100005F30 0x00000114 [ 1] -[AppDelegate application:configurationForConnectingSceneSession:options:]
0x100006044 0x00000064 [ 1] -[AppDelegate application:didDiscardSceneSessions:]
0x1000060A8 0x00000064 [ 2] -[ViewController viewDidLoad]
0x10000610C 0x00000070 [ 2] -[ViewController viewDidAppear:]
0x10000617C 0x0000003C [ 2] +[ViewController load]
0x1000061B8 0x00000014 [ 2] -[ViewController test1]
0x1000061CC 0x00000014 [ 2] -[ViewController test2]
0x1000061E0 0x000000A8 [ 3] _main
0x100006288 0x00000088 [ 4] -[SceneDelegate scene:willConnectToSession:options:]
0x100006310 0x00000040 [ 4] -[SceneDelegate sceneDidDisconnect:]
0x100006350 0x00000040 [ 4] -[SceneDelegate sceneDidBecomeActive:]
0x100006390 0x00000040 [ 4] -[SceneDelegate sceneWillResignActive:]
0x1000063D0 0x00000040 [ 4] -[SceneDelegate sceneWillEnterForeground:]
0x100006410 0x00000040 [ 4] -[SceneDelegate sceneDidEnterBackground:]
0x100006450 0x0000002C [ 4] -[SceneDelegate window]
0x10000647C 0x0000004C [ 4] -[SceneDelegate setWindow:]
0x1000064C8 0x00000044 [ 4] -[SceneDelegate .cxx_destruct]
0x10000650C 0x0000000C [ 5] _NSLog
Object files:是文件的编译顺序，也是链接顺序
Sections:MachO文件的代码段和数据段。代码段只读起始地址的偏移是5E88，数据段可读可写。
#Symbols: 具体的代码在MachO中的偏移地址，可以看到 +[AppDelegate load]的偏移地址也是5E88，证明代码段的第一个方法就是AppDelegate的load方法。注意这并不是方法的调用顺序，是方法在MachO文件中的位置顺序。

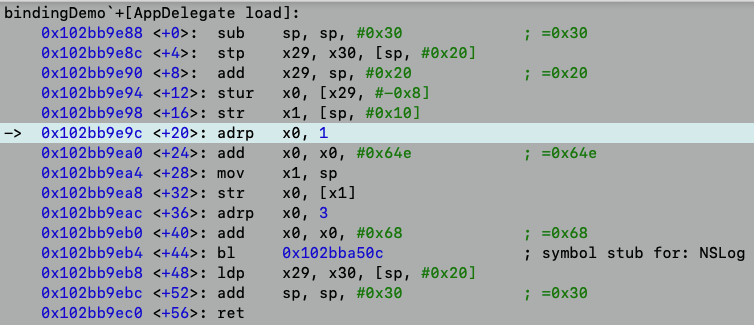

在+[AppDelegate load]打个断点
通过image list指令看先Macho的起始地址
(lldb) image list
[ 0] D18EE100-DAB2-301D-8C85-640C258DC84F 0x0000000102bb4000 /Users/LKLC/Library/Developer/Xcode/DerivedData/Build/Products/Debug-iphoneos/bindingDemo.app/bindingDemo
计算下load函数的地址
(lldb) p/x 0x0000000102bb4000 + 0x5E88
(long) $0 = 0x0000000102bb9e88
(lldb) dis -s 0x0000000102bb9e88
bindingDemo`+[AppDelegate load]:
0x102bb9e88 <+0>: sub sp, sp, #0x30 ; =0x30
0x102bb9e8c <+4>: stp x29, x30, [sp, #0x20]
0x102bb9e90 <+8>: add x29, sp, #0x20 ; =0x20
0x102bb9e94 <+12>: stur x0, [x29, #-0x8]
0x102bb9e98 <+16>: str x1, [sp, #0x10]
-> 0x102bb9e9c <+20>: adrp x0, 1
0x102bb9ea0 <+24>: add x0, x0, #0x64e ; =0x64e
0x102bb9ea4 <+28>: mov x1, sp
可以看到计算出来的地址跟截图里load函数的地址都是0x0000000102bb9e88
xxx-LinkMap-normal-arm64文件的#Symbols部分决定了代码在Macho文件中的偏移，由于内存加载是分页加载的。试想一下假如我们的程序有5000页数据，启动所需调用的函数分布在第10、100、300、500、2000页的内存内，那么我们启动程序就要把10、100、300、500、2000这5页的内存全部载入（即使只用到了某一页的很少部分数据也要把整个页表都载入）。假如我们通过技术手段把这5页内启动所需的代码提取出来放在第1页内存，那么我们启动程序就只需要载入第1页内存数据就可以了，这样就大大减少了pagefault的发生，节约了启动时间，这就是二进制重排的思路。
二进制重排
一、如何进行重排
如果我们不进行配置，那么文件的编译顺序就是符号的排列顺序，相应的方法或函数就会被分配在前几页如下：
# Address Size File Name
0x100005E88 0x0000003C [ 1] +[AppDelegate load]
0x100005EC4 0x0000006C [ 1] -[AppDelegate application:didFinishLaunchingWithOptions:]
0x100005F30 0x00000114 [ 1] -[AppDelegate application:configurationForConnectingSceneSession:options:]
0x100006044 0x00000064 [ 1] -[AppDelegate application:didDiscardSceneSessions:]
0x1000060A8 0x00000064 [ 2] -[ViewController viewDidLoad]
0x10000610C 0x00000070 [ 2] -[ViewController viewDidAppear:]
0x10000617C 0x0000003C [ 2] +[ViewController load]
0x1000061B8 0x00000014 [ 2] -[ViewController test1]
0x1000061CC 0x00000014 [ 2] -[ViewController test2]
0x1000061E0 0x000000A8 [ 3] _main
进行自定义配置
我们在工程的根目录下创建一个binding.order的文件，在文件内添加如下内容
_main
+[ViewController load]
+[AppDelegate load]
-[LCTest test]

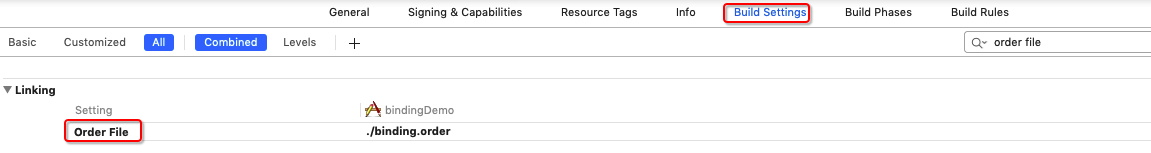

配置Order file
然后编译工程，再找到bindingDemo-LinkMap-normal-arm64.txt文件
# Address Size File Name
0x100005E88 0x000000A8 [ 3] _main
0x100005F30 0x0000003C [ 2] +[ViewController load]
0x100005F6C 0x0000003C [ 1] +[AppDelegate load]
0x100005FA8 0x0000006C [ 1] -[AppDelegate application:didFinishLaunchingWithOptions:]
0x100006014 0x00000114 [ 1] -[AppDelegate application:configurationForConnectingSceneSession:options:]
0x100006128 0x00000064 [ 1] -[AppDelegate application:didDiscardSceneSessions:]
0x10000618C 0x00000064 [ 2] -[ViewController viewDidLoad]
0x1000061F0 0x00000070 [ 2] -[ViewController viewDidAppear:]
0x100006260 0x00000014 [ 2] -[ViewController test1]
0x100006274 0x00000014 [ 2] -[ViewController test2]
我们看到前三个方法变成了我们在binding.order文件内配置的方法。
因为 -[LCTest test] 方法并不存在，编译系统还帮我们自动清除了。
以上这就是一次二进制重拍的操作，操作很简单，难的是:
如何找到启动调用的所有方法？
这些方法在MachO中如何排列？
二、如何hook所有符号
1、通过FishHook，hook掉objc_msgsend方法，但这样是有遗漏的，不能保证拿到所有的符号。FishHook的使用自行搜索吧。
2、Clang插庄
Clang插庄
一、先来看看如何配置clang插庄

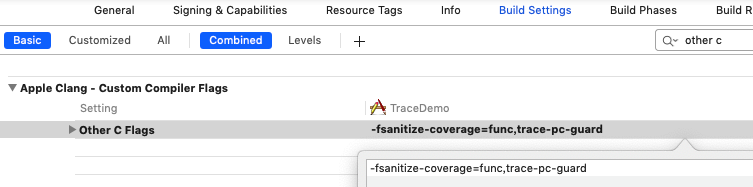

OC配置：-fsanitize-coverage=func,trace-pc-guard

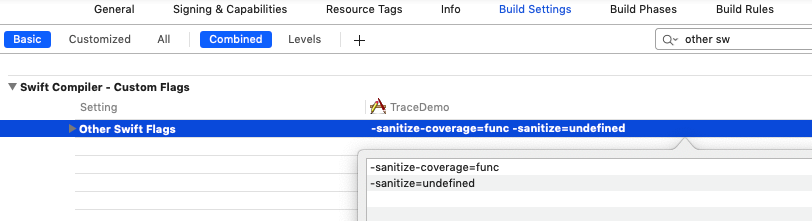

swift配置：-sanitize-coverage=func -sanitize=undefined
在任意一个类文件内添加如下方法：
void __sanitizer_cov_trace_pc_guard_init(uint32_t *start,
uint32_t *stop) {
static uint64_t N; // Counter for the guards.
if (start == stop || *start) return; // Initialize only once.
printf("INIT: %p %p\n", start, stop);
for (uint32_t *x = start; x < stop; x++)
*x = ++N; // Guards should start from 1.
}
void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
if (!*guard) return;
void *PC = __builtin_return_address(0);
printf("pc:%p\n",PC);
char PcDescr[1024];
printf("guard: %p %x PC %s\n", guard, *guard, PcDescr);
}
我们在bindingDemo工程中的ViewController.m文件添加了上述两个方法，并实现touchesBegan方法
-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
}

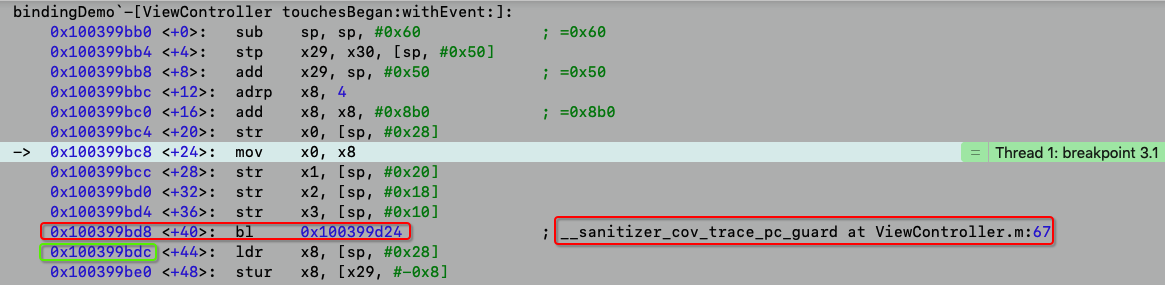

打一个符号断点-[ViewController touchesBegan:withEvent:]，查看汇编代码
我们看到在函数完成栈平衡的操作后，立马就调用了方法
__sanitizer_cov_trace_pc_guard
也就是说每一个方法被调用时都会在其内部调用一次我们实现的方法__sanitizer_cov_trace_pc_guard，这就为我们拿到所有的调用符号提供了基础。

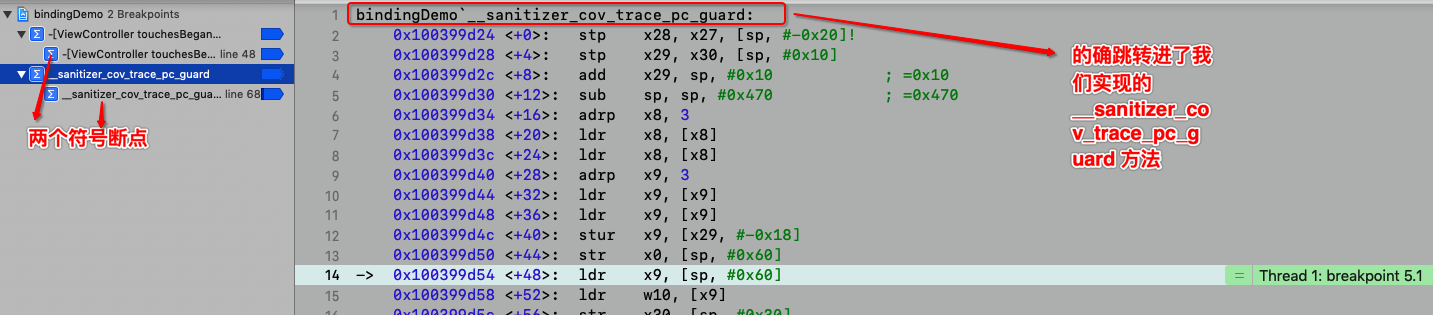

我们在打一个符号断点 __sanitizer_cov_trace_pc_guard 看下汇编代码
看下x30寄存器（函数调用返回的跳转地址存在这个寄存器）的值
(lldb) register read x30
lr = 0x0000000100399bdc bindingDemo`-[ViewController touchesBegan:withEvent:] + 44 at ViewController.m:48
看下控制台输出的pc的值
pc:0x100399bdc
在看看touchesBegan汇编代码截图内绿色框框内的地址 0x100399bdc
也就是说在函数调用时，当栈平衡完成后，立马插入了一个函数调用__sanitizer_cov_trace_pc_guard，当该插入的函数调用结束时就会跳回到原有函数的执行
指令0x100399bdc处接着向下执行，这就是Clang插庄的原理。
另外在我们实现的 __sanitizer_cov_trace_pc_guard 函数内通过代码
void *PC = __builtin_return_address(0);
获取到的pc值也同样是下条指令调用地址0x100399bdc,这就为我们找到具体的符号提供了基础。
引用头文件 #import <dlfcn.h> 在 __sanitizer_cov_trace_pc_guard 内添加代码
void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
if (!*guard) return;
void *PC = __builtin_return_address(0);
printf("pc:%p\n",PC);
char PcDescr[1024];
Dl_info info;
dladdr(PC, &info);
NSLog(@"dli_fname:%s",info.dli_fname);
NSLog(@"dli_fbase:%p",info.dli_fbase);
NSLog(@"dli_sname:%s",info.dli_sname);
NSLog(@"dli_saddr:%p",info.dli_saddr);
printf("guard: %p %x PC %s\n", guard, *guard, PcDescr);
}
看下控制台输出：
dli_fname:/private/var/containers/Bundle/Application/3AE65342-D442-4D87-A845-92E96057A18E/bindingDemo.app/bindingDemo
dli_fbase:0x100390000
dli_sname:-[ViewController touchesBegan:withEvent:] //符号
dli_saddr:0x100399bb0 //符号起始地址
dli_sname：被调用符号
dli_saddr：被调用符号的起始指令地址
至此就完成了hook所有符号的工作。
二、生成order文件
引入头文件 #import <libkern/OSAtomic.h>
//原子队列
static OSQueueHead symbolList = OS_ATOMIC_QUEUE_INIT;
//定义符号结构体
typedef struct {
void *pc;
void *next;
}SYNode;
void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
if (!*guard) return;
void *PC = __builtin_return_address(0);
printf("pc:%p\n",PC);
char PcDescr[1024];
SYNode *node = malloc(sizeof(SYNode));
*node = (SYNode){PC,NULL};
//进入
OSAtomicEnqueue(&symbolList, node, offsetof(SYNode, next));
Dl_info info;
dladdr(PC, &info);
NSLog(@"dli_fname:%s",info.dli_fname);
NSLog(@"dli_fbase:%p",info.dli_fbase);
NSLog(@"dli_sname:%s",info.dli_sname);
NSLog(@"dli_saddr:%p",info.dli_saddr);
printf("guard: %p %x PC %s\n", guard, *guard, PcDescr);
}
-(void)generateOrderFile{
NSMutableArray <NSString *> * symbolNames = [NSMutableArray array];
while (YES) {
SYNode * node = OSAtomicDequeue(&symbolList, offsetof(SYNode, next));
if (node == NULL) {
break;
}
Dl_info info;
dladdr(node->pc, &info);
NSString * name = @(info.dli_sname);
BOOL isObjc = [name hasPrefix:@"+["] || [name hasPrefix:@"-["];
NSString * symbolName = isObjc ? name: [@"_" stringByAppendingString:name];
[symbolNames addObject:symbolName];
}
//取反
NSEnumerator * emt = [symbolNames reverseObjectEnumerator];
//去重
NSMutableArray<NSString *> *funcs = [NSMutableArray arrayWithCapacity:symbolNames.count];
NSString * name;
while (name = [emt nextObject]) {
if (![funcs containsObject:name]) {
[funcs addObject:name];
}
}
//干掉自己!
[funcs removeObject:[NSString stringWithFormat:@"%s",__FUNCTION__]];
//将数组变成字符串
NSString * funcStr = [funcs componentsJoinedByString:@"\n"];
NSString * filePath = [NSTemporaryDirectory() stringByAppendingPathComponent:@"binding.order"];
NSData * fileContents = [funcStr dataUsingEncoding:NSUTF8StringEncoding];
[[NSFileManager defaultManager] createFileAtPath:filePath contents:fileContents attributes:nil];
NSLog(@"%@",funcStr);
}
程序启动后在合适的时机调用generateOrderFile方法，比如在第一个页面的touchesBegan方法内
-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
[self generateOrderFile];
}
取出binding.order文件，按照上面的二进制重拍配置binding.order。
配置完成后Clang插庄的配置和代码就可以删掉了
