一、设备认识
1、集线器
无智商，将数据发给任何跟它相连的设备
2、网桥
只有两个接口
可以记录接口一侧设备的Mac地址
隔绝冲突域
缺点:接口太少同一接口侧仍然会有冲突
3、交换机
具有多个接口的网桥，每个接口的mac地址都知道
局域网的最终解决方案
全球计算机只有网桥连接会怎样？
4、路由
连接两个不同的网段
隔绝广播域(连接不同网段)
现代的网络使用的是 路由器 + 交换机
二、数据是如何传递的
网络是分层的，要在分层的基础上理解数据的传递
1、arp广播
arp网络层协议：通过广播获取目标ip地址主机的mac地址
网络层：源ip地址，目标ip地址
链路层：源mac地址，广播mac地址
arp缓存：ip地址和mac地址的映射关系表
如果a主机的ip地址ipa过期了，将ipa分配给了b主机,如果这是arp缓存没有更新，那么发送给b的数据都会发送给a。这也是网络安全的一部分，arp欺骗。
2、icmp协议
icmp网络层协议：通过目标mac地址，数据交给交换机，交换机将数据发给mac地址对应的主机
网络层：源ip地址，目标ip地址
链路层：源mac地址，目标mac地址
ip地址和mac地址的配合，将数据发送给目标主机
ping 发出的是icmp数据包
3、如果数据要发送的不是同一个网段
arp广播会通过配置的网关的ip地址，拿到网关的mac地址
icmp数据包会传递给网关
网关负责将数据给到另一个网段
网络互联模型

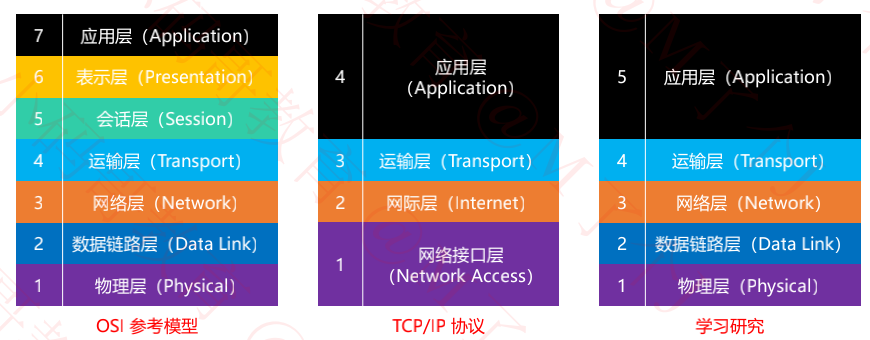

一、模型划分
为了更好地促进互联网络的研究和发展，国际标准化组织 ISO 在 1985 年制定了网络互连模型
OSI 参考模型（Open System Interconnect Reference Model），具有 7 层结构
OSI参考模型只是一种理论模型，实际生产使用的是4层的TCP/IP协议

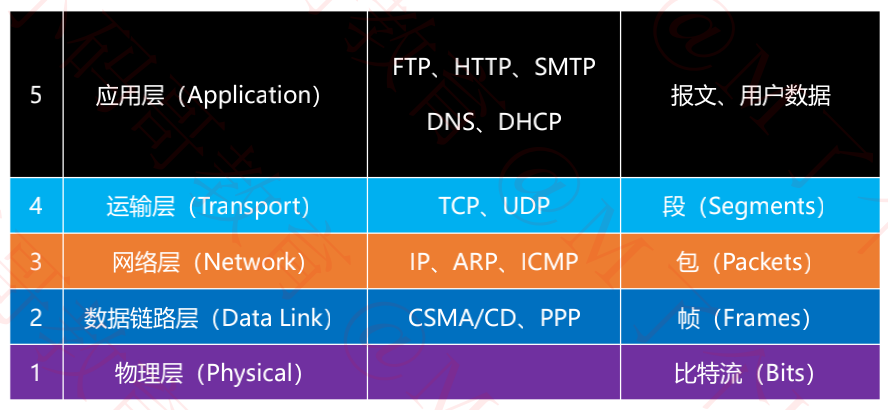

但为了便于学习研究，我们一般在OSI参考模型的基础上将其分成5层

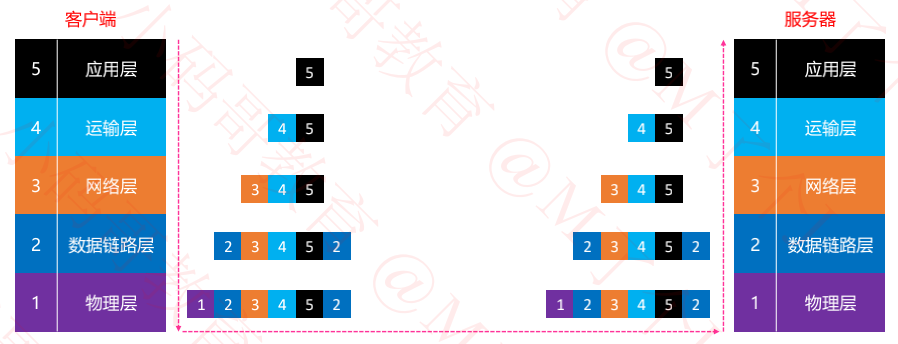

二、请求过程
数据从客户端发出
从应用层开始数据传递到下一层都会对数据进行封装，直到传递到物理层
数据从服务器接收
从物理层开始对数据进行解封后传递到上一层，直到传递到应用层
三、网络分层
在发送端与接收端对应层之间的协议，规定了数据封装的方式，数据类型等等内容。只有对应层使用相同的约定好的方式，才能保证在通讯过程中正确理解对方的意图，这就是协议存在的意义。当然不同的协议用处不同。
计算机之间的通信基础
需要得知对方的IP地址
最终是根据MAC地址（网卡地址），输送数据到网卡，被网卡接收
如果网卡发现数据的目标MAC地址是自己，就会将数据传递给上一层进行处理
如果网卡发现数据的目标MAC地址不是自己，就会将数据丢弃，不会传递给上一层进行处理

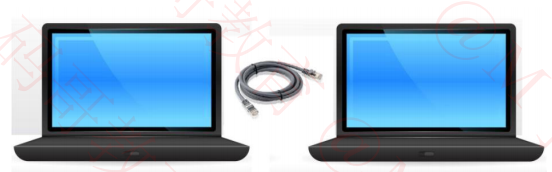

一、网线直连
需要用交叉线（不是直通线）

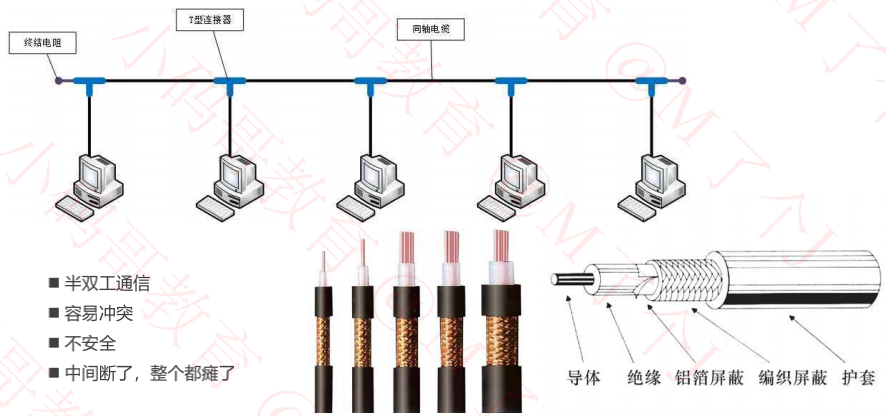

二、同轴电缆(Coaxial)

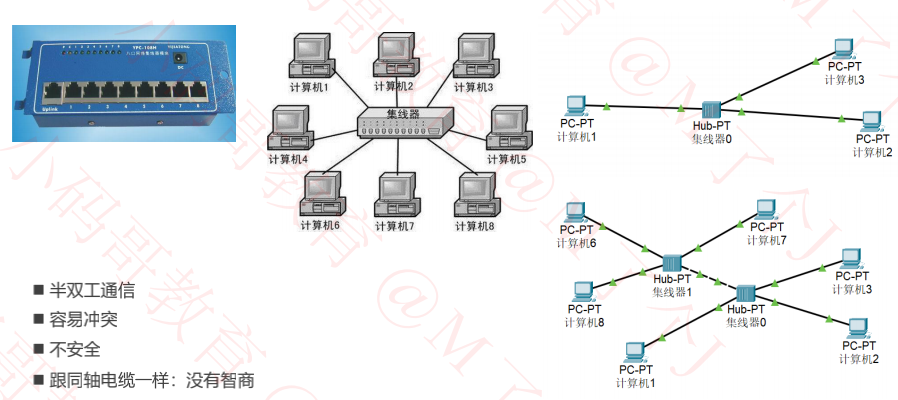

三、集线器(Hub)
比如对于右上的连接图，假如：
计算机1的ip地址为 192.168.1.11
计算机2的ip地址为 192.168.1.12
计算机3的ip地址为 192.168.1.13
当计算机1 ping 192.168.1.12时
1、会在广播域内（同一个网段），向每一个设备发送ARP广播，目的MAC地址ffff.ffff.ffff(全为1代表广播)
2、计算机3收到广播后发现IP地址不是自己会丢掉数据
3、计算机2发现是自己的IP地址，会接收处理数据，并将自己的MAC地址回传给计算机1（同时计算机3也会收到这个数据，对比后丢弃）
4、计算机1发送ICMP数据包,广播域内的每台设备都会接收到这个数据包（数据不安全），计算机3丢弃，计算机2接收
5、….

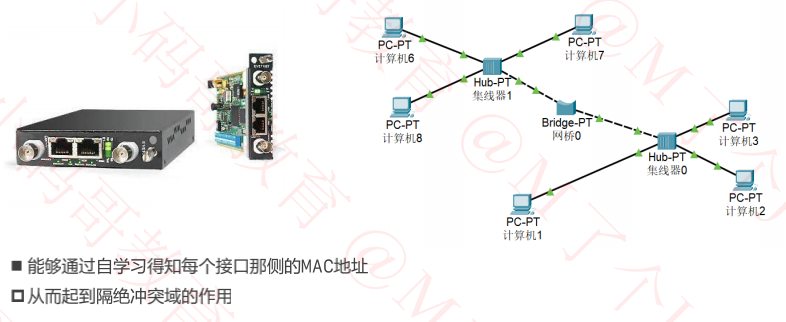

四、网桥(Bridge)
对于连接图，假如：
计算机1的ip地址为 192.168.1.11
计算机2的ip地址为 192.168.1.12
计算机3的ip地址为 192.168.1.13
当计算机1 ping 192.168.1.12时
1、会在广播域内（同一个网段），向每一个设备发送ARP广播，目的MAC地址ffff.ffff.ffff(全为1代表广播)
2、网桥会记录计算机1位于其右侧端口，计算机3、6、7、8收到广播后发现IP地址不是自己会丢掉数据，
3、计算机2发现是自己的IP地址，会接收处理数据，并将自己的MAC地址回传给计算机1，这时网桥会隔绝冲突域6、7、8收不到这个数据包，同时也会记录下计算机2位于其右侧端口。
4、计算机1发送ICMP数据包,到达网桥时发现目的MAC地址位于其右侧则不在向其左侧端口传播。左侧计算机3丢弃，计算机2接收
5、….

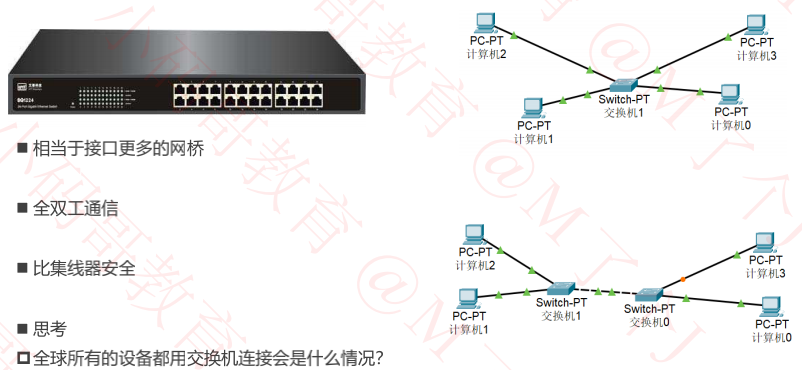

五、交换机(Swich)
交换机的数据传递过程与网桥相同，在数据传递过程中会记住每一个端口对应的是哪个MAC地址，避免向其他设备发送数据包

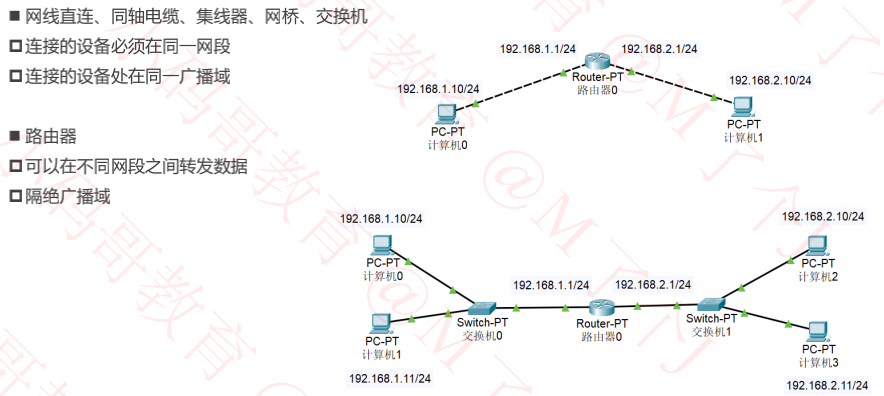

六、路由(Router)
对于第一幅连接图假如：
计算机0的ip地址为 192.168.1.10 网关：192.168.1.1
计算机1的ip地址为 192.168.2.10 网关：192.168.2.1
路由器的ip地址为 左侧192.168.1.1 右侧：192.168.2.1
当计算机0 ping 192.168.2.10时
1、会在广播域内（同一个网段），向每一个设备发送ARP广播，目的MAC地址ffff.ffff.ffff(全为1代表广播)
2、路由器左侧收到广播后发现IP地址不在同一个网段，会接收处理数据并返回自己的MAC地址（网关）
3、计算机0发送ICMP数据包,路由器左侧（网关）接收数据
4、路由器向其它端口对应的网段发送ARP广播，计算机1发现是自己的IP地址，处理并返回自己的MAC地址
5、路由器右侧端口向计算机1发送ICMP数据包，并返回数据到路由器
6、路由器返回数据到计算机0
7、….
